日本高清视频网站www丨日本一区二区三区免费播放丨日本黄漫动漫在线观看视频丨无码不卡av东京热毛片丨人妻少妇精品专区性色av

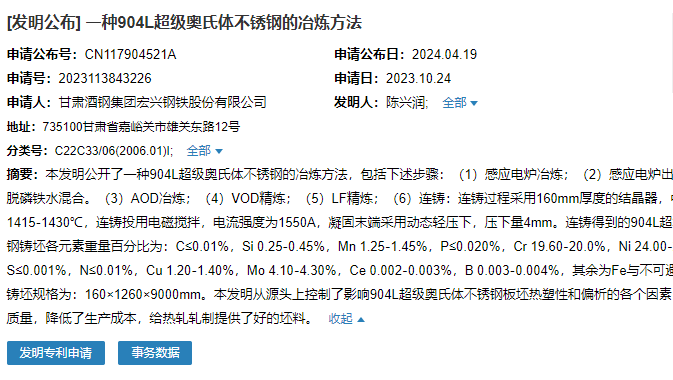

  4月19日，甘肅酒鋼集團宏興鋼鐵股份有限公司成功申請一項名為“一種904L超級奧氏體不銹鋼的冶煉方法”專利，申請公布號CN117904521A，申請日期為2023年10月24日。

  該發(fā)明公開了一種904L超級奧氏體不銹鋼的冶煉方法，包括下述步驟：（1）感應(yīng)電爐冶煉；（2）感應(yīng)電爐出鋼后跟40噸脫磷鐵水混合。（3）AOD冶煉；（4）VOD精煉；（5）LF精煉；（6）連鑄：連鑄過程采用160mm厚度的結(jié)晶器，中包溫度為14151430℃，連鑄投用電磁攪拌，電流強度為1550A，凝固末端采用動態(tài)輕壓下，壓下量4mm。

連鑄得到的904L超級奧氏體不銹鋼鑄坯各元素重量百分比為：C≤0.01%，Si 0.250.45%，Mn 1.251.45%，P≤0.020%，Cr 19.6020.0%，Ni 24.0024.20%，S≤0.001%，N≤0.01%，Cu 1.201.40%，Mo 4.104.30%，Ce 0.0020.003%，B 0.0030.004%，其余為Fe與不可避免的雜質(zhì)。鑄坯規(guī)格為：160×1260×9000mm。

  該發(fā)明從源頭上控制了影響904L超級奧氏體不銹鋼板坯熱塑性和偏析的各個因素，提高了板坯質(zhì)量，降低了生產(chǎn)成本，給熱軋軋制提供了好的坯料。

_{（來源：國家知識產(chǎn)權(quán)局）}

_聲明：

_{以上內(nèi)容轉(zhuǎn)載自51不銹鋼網(wǎng)，如有侵權(quán)請告知刪除。}
